當前位置：首頁 > 產品展示

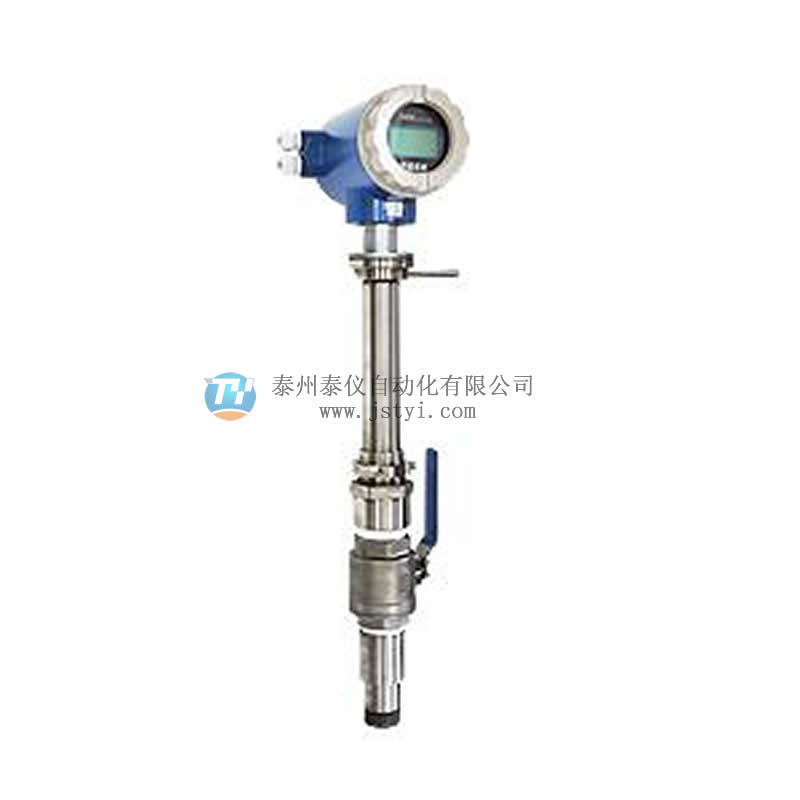

插入式電磁流量計
產品概述
電磁流量計依據法拉第電磁感應定律的工作原理來測量導電液體體積流量的儀表，是流體力學和電磁學結合的產物。作為流量測量高精度儀表，其應用遍及冶金、給水、排水、石油、化工、食品、醫療、環保、農業灌溉等部門。
LD一體式電磁流量計是在LDS系列電磁流量計基礎上更新的一款新型電磁流量計。無論是在外觀和組裝方式，還是在內部結構，都做了新的突破：棱角分明的外觀，快裝無焊接工藝，磁場分布更優的合理化結構。同時還引進了噴鋅工藝，即使在苛刻的環境下，仍能長效地保護電磁流量計的管體表面，表面防腐性能優越。
產品特點
1.傳感器磁場分布更加均勻，信號更強，而且對小流量有更強的適應性，下限可達0.3m/s；
2.管體表面噴鋅，即便在惡劣環境下，也能起到長期保護作用，表面防腐性能優越；
3.傳感器外殼全部用精密鋁模打造，產品優美，外觀一致性強，貼合緊密，整體無焊接，裝卸快速，維修方便；
4.整體性能穩定，抗干擾更強；
5.人性化底托設計，擺放平穩；
6.加厚型襯里，弧面電極，具有良好的耐腐蝕性和耐磨損性，對混合性介質適應能力更強；
7.表頭可360度旋轉，讓安裝空間狹小的場合，顯示更加方便；
8.測量不受流體密度、粘度、溫度、壓力和導電率變化的影響；
9.測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有獨特的適應性；
10.采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波礪磁，提高了流量測量的穩定性，功耗低；
11.采用SMD器件和表面貼裝（SMT）技術，電路可靠性高；
12.在現場可根據用戶實際需要在線修改量程，更好地與采集終端匹配；
13.測量結果與流體壓力，溫度、密度、粘度等物理參數無關；
14.高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂；
15.具有RS485、?RS232、Hart和Modbus?Profibus-DP等數字通訊信號輸出（選配）；
16.具有自檢與自診自診斷和報警功能；
17.小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）；
18.內部有三個積算器可分別顯示正向累積量反向累積量及差值積算量內部設有掉電時鐘，可記錄16次掉電時間（選配）；
19.超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。 測量范圍
| 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 300 | 127 | 254 | 509 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 | 2289 | 2545 | 350 | 173 | 346 | 692 | 1039 | 1385 | 1731 | 2077 | 2423 | 2769 | 3116 | 3464 | 400 | 226 | 452 | 904 | 1356 | 1809 | 2261 | 2713 | 3165 | 3617 | 4069 | 4523 | 450 | 286 | 572 | 1145 | 1717 | 2289 | 2861 | 3434 | 4006 | 4578 | 5150 | 5725 | 500 | 353 | 707 | 1413 | 2120 | 2826 | 3533 | 4239 | 4946 | 5652 | 6359 | 7069 | 600 | 509 | 1017 | 2035 | 3052 | 4069 | 5087 | 6104 | 7122 | 8139 | 9156 | 10180 | 700 | 692 | 1385 | 2769 | 4154 | 5539 | 6924 | 8308 | 9693 | 11078 | 12463 | 13847 | 800 | 904 | 1809 | 3617 | 5426 | 7235 | 9043 | 10852 | 12660 | 14469 | 16278 | 18086 | 900 | 1145 | 2289 | 4578 | 6867 | 9156 | 11445 | 13734 | 16023 | 18312 | 20602 | 22891 | 1000 | 1413 | 2826 | 5652 | 8478 | 11304 | 14130 | 16956 | 19782 | 22608 | 25434 | 28260 | 1200 | 2035 | 4069 | 8139 | 12208 | 16278 | 20347 | 24417 | 28486 | 32556 | 36625 | 40694 | 1400 | 2769 | 5539 | 11078 | 16617 | 22156 | 27695 | 33234 | 38773 | 44312 | 49851 | 55390 | 1600 | 3617 | 7235 | 14469 | 21704 | 28938 | 36173 | 43407 | 50642 | 57876 | 65111 | 72346 | 1800 | 4578 | 9156 | 18312 | 27469 | 36625 | 45781 | 54937 | 64094 | 73250 | 82406 | 91562 | 2000 | 5652 | 11304 | 22608 | 33912 | 45216 | 56520 | 67824 | 79128 | 90432 | 101736 | 113010 | 2200 | 6839 | 13678 | 27356 | 41034 | 54711 | 68389 | 82067 | 95745 | 109423 | 123101 | 136778 | 2400 | 8139 | 16278 | 32556 | 48833 | 65111 | 81389 | 97667 | 113944 | 130222 | 146500 | 162778 | 2600 | 9552 | 19104 | 38208 | 57311 | 76415 | 95519 | 114623 | 133726 | 152830 | 171934 | 191038 | 2800 | 11078 | 22156 | 44312 | 66468 | 88623 | 110779 | 132935 | 155091 | 177247 | 199403 | 221558 | 3000 | 12717 | 25434 | 50868 | 76302 | 101736 | 127170 | 152604 | 178038 | 203772 | 228906 | 254340 |
產品分類 產品結構圖 |
|
| 拆裝方式 | 斷流后拆裝 | 不需斷流，關閉球閥后即可拆裝 | 精確度 | ±1.5% | ±1.5% | 公稱通徑 | DN300～DN3000 | DN300～DN3000 | 可測最低流速 | 0.1米/秒 | 0.1米/秒 | 可測最高流速 | 15米/秒 | 15米/秒 | 量程比 | 1:20，可按客戶要求訂制 | 1:20，可按客戶要求訂制 | 顯示器 | 可選 | 可選 | 輸出信號 | 4～20mA | 4～20mA | 通訊接口 | 可選RS485 | 可選RS485 | 供電電源 | 220VAC,允差15%或+24VDC，紋波≤5% | 220VAC,允差15%或+24VDC，紋波≤5% | 防爆等級 | 可選Exd[ia]qIICT5 | 可選Exd[ia]qIICT5 | 防護等級 | IP65，可選IP68 | IP65，可選IP68 | 整機功耗 | 6.5W | 6.5W | 測量體（傳感器）材質 | 304不銹鋼 | 304不銹鋼 | 測量元件（電極）材質 | 316L不銹鋼 | 316L不銹鋼 | 測量范圍 | < 130℃ | < 130℃ |
|
