工作原理

導波雷達液位計，化學工業中的一種液位測量儀表。導波雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計

的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發

射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。

導波雷達液位計的技術參數：

精度 ：液體：量程小于15m時，±5mm；

量程大于15時，測量值5mm±0.05%   法蘭溫度： -30～200℃/-30～150℃，

防爆型環境溫度： -30～60℃/-30～55℃，可選標準輸出 4～20mA/HART，故障診斷輸出 22mA，

供電 ：18～35VDC/ 小于28VDC， 防護等級： NEMA(IP65)，

防爆 ATEX II 1G 或II 1/2 D T 100℃  EEX ia II C T6...T3或EEX ia II B T6...T3

導波雷達液位計應用：

導波雷達液位計應用于水液儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。

如煤倉、灰倉、油罐、酸罐等。

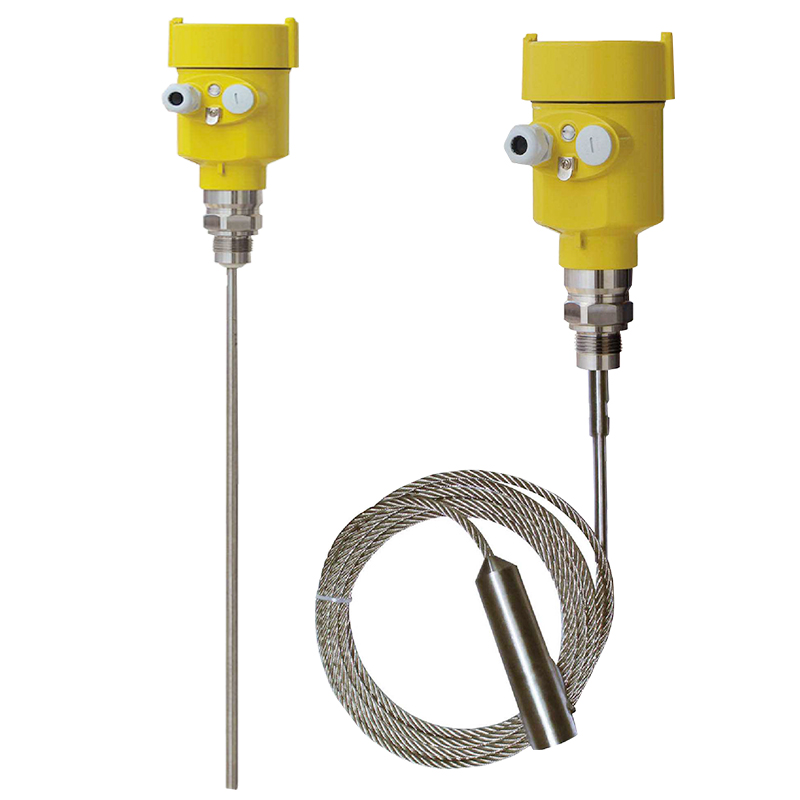

導波雷達液位計
導波雷達液位計

技術優勢：雷達液位計對液體、顆粒及漿料連續物位測量。雷達液位計的測量不受介質變化、溫度變化、惰性氣體及蒸汽、粉塵、泡沫等的影響。雷達液位計的精度為5mm，量程60米，耐250度高溫、40公斤高壓，雷達液位計適用于爆炸危險區域。測量精準，適用廣泛，長久維護，省心省力。

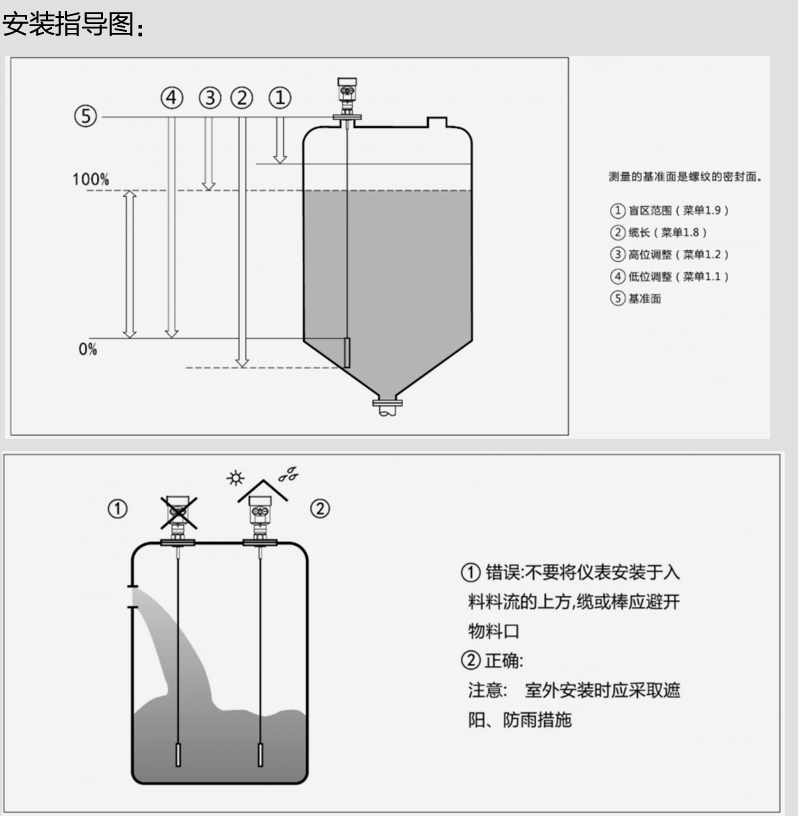

安裝說明注意：

使用注意事項

導波雷達液位計對于安裝空間有一定的要求 注意介質的介電常數，并依據介電常數的大小選擇適合的型號
導波雷達物位計的特點
1.可以測量介電常數大于等于1.4的任何介質。
2.一般用于測量粘度≤500cst而且不容易產生粘附的介質。
3.桿式雷達最大量程可以達到6米。
4.對蒸汽和泡沫有很強的抑制能力，測量不受影響。
5.對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量精度。
