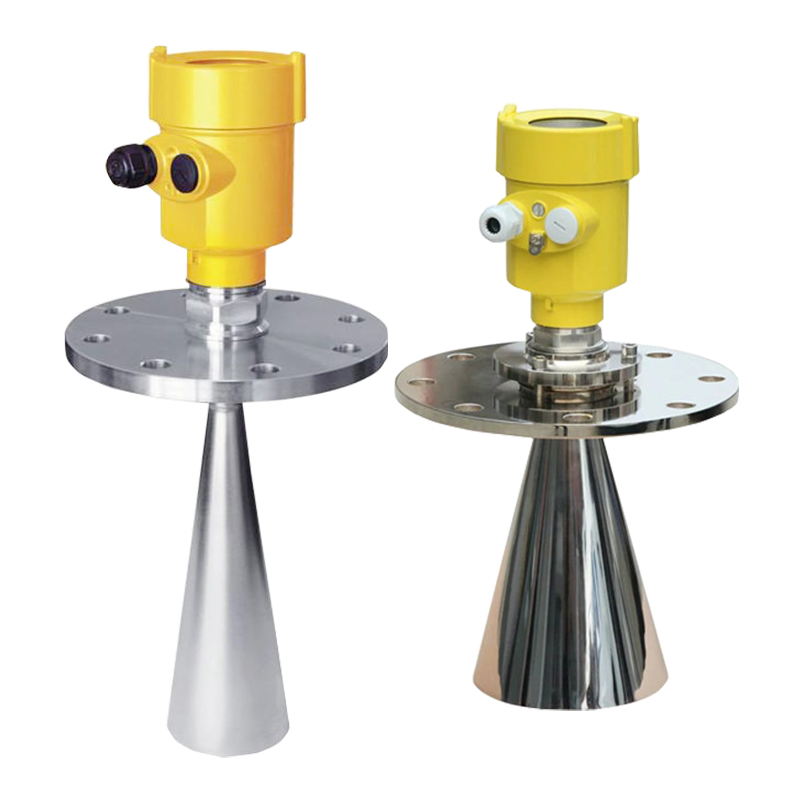

26GHz雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質 表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接受脈沖的時間間隔很小(納秒 量級)很難確認。雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈 沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

工作原理

原理:26GHz雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質 表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接受脈沖的時間間隔很小(納秒 量級)很難確認。雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈 沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

性能特點

1) 高頻雷達物位計具有能量高，波束角小（直徑96mm的喇叭天線的波束角為8°），天線尺寸小，精度高。
2) 高頻雷達波長11mm，雷達測量散裝料位時，雷達波反射主要來自料面的漫反射，其漫反射的強度與物料大小成正比，與波長成反比，這正是散裝料位測量的最佳選擇原因之一。
3) 在一些直徑小高度矮的小罐應用中，當罐中的介質或強腐蝕性介質有揮發氣體時，用超 聲測量效果差，雷達相對效果好，在小罐中會產生多徑反射；高頻雷達的天線短，方向性好， 更適用于小罐測量。
4) 由于現場環境惡劣，隨著時間推移雷達天線上會積累污物，水汽等，高頻雷達天線 小，加天線罩可大大改善污物、水汽影響。
5) 高頻雷達方向性好，在很多惡劣工況，可通過簡單隔離，將雷達安裝在容器外進行測量 由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。
6) 采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

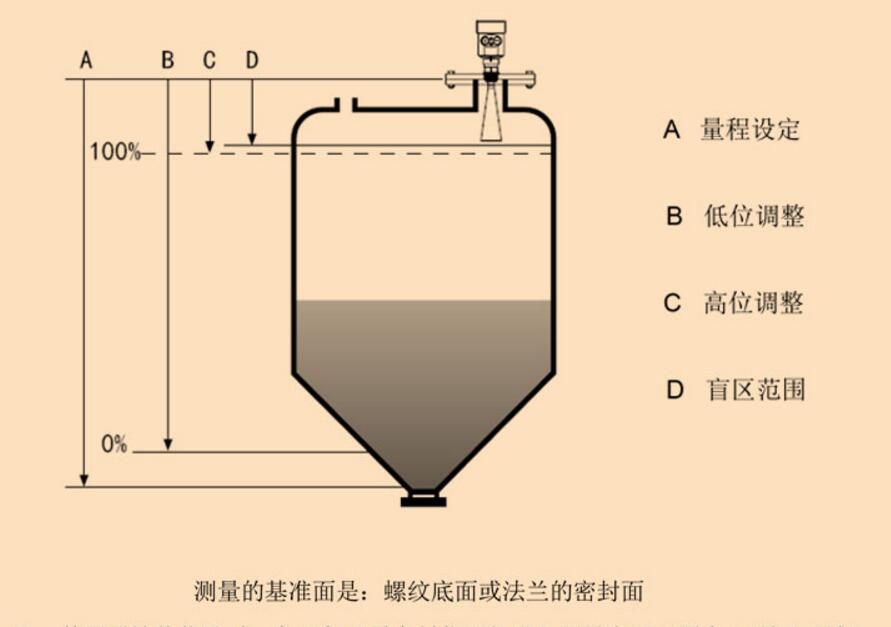

安裝說明參考
